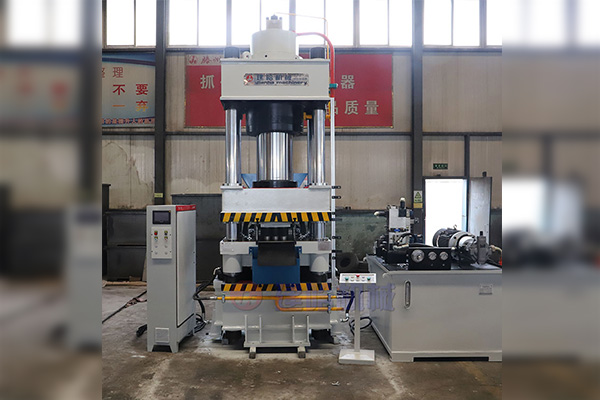

800噸坩堝成型液壓機使用說明，本設備設計適用于一次壓制成型的產品，整體是由油箱充液閥、立柱、上梁、柱塞、回程缸、法蘭、導向柱、防震墊、上模具、下模具、下架、油泵組成，其特征在于柱塞固定在上梁上,柱塞中心及上側邊開有流道孔,另有工作缸活套在柱寨外圓上,工作缸在液壓控制下作，上下往復運動壓制。這種機構使上梁結構簡化,高度降低,重量減輕,工藝簡化,成本降低。

而目前各種機型皆為柱塞在上梁的液壓缸內作上F往復運動帶動動梁及模具進行壓制，由于柱塞要有行程及基本長度，所以上梁中心內設的液壓缸也要相應用較大的缸深，這就使得上梁高度偏大，而缸徑致使上梁為保障自身強度，則徑向尺寸也得變大，重量偏重，而龐大的上梁在加工時工藝復雜，要求高難度大。800噸坩堝成型液壓機實用的目的在于克服可預測到的缺陷，提供一種缸壓式機構，減輕上梁高度及重量，而且加工工藝也相應簡化，讓實際操作中更為人性化。

工作缸活套在柱塞外圓，由密封圈加以害封，工作缸固定在法蘭上，法蘭側邊開孔活套在上梁伸下的導向柱上，同時法蘭側邊又與回程缸相連接。工作缸下底安裝著防震墊及上模具，當油泵開動后由控制閥控制，充液閥打開液壓油進人柱塞中心的流道孔進人柱塞與工作缸之間的液壓腔，推動工作缸向下運動，同時回程缸的液壓油流回油箱，當工作缸初壓到位后，控制閥使充液閥上升關閉柱塞流道孔再進行實壓時，液壓油從柱塞側邊的流道孔進人柱塞與工作缸之間的液壓腔，工作缸下降進行大壓力實壓。當壓制工序完成后，控制閥動作液壓油進人回程缸向上頂法蘭工作缸，同時控制閥使充液閥下降，液壓油由柱塞中心流道回流油箱，完成工作缸回位工序。
